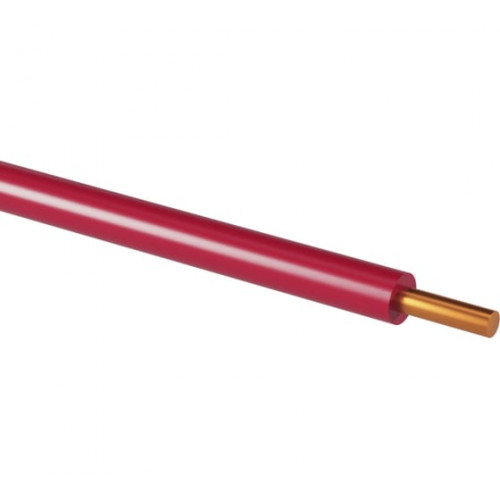

Провод ПВ-1 x 4 ГОСТ красный

ПВ-1 4 - провод силовой установочный с медной однопроволочной (монолитной) жилой сечением 4 миллиметров квадратных, в поливинилхлоридной изоляции различных цветов (желто-зеленый, белый, черный, коричневый, синий, серый, голубой, красный).

Провод ПВ-1 4 является устаревшей маркировкой, по новому ГОСТ 31947-2012 маркировка изменилась на ПуГВ 4 конструкция и характеристики не изменились.

Технические характеристики провода ПВ-1 4

Климатические исполнение провода ПВ1 1х4 - УХЛ, вторая категория размещения по ГОСТ 15150-69.

Минимальная температура эксплуатации ПВ-1 1х4: -50 °С.

Максимальная температура эксплуатации провода ПВ1 4: +65°С.

Провод установочный ПВ-1 1*4 стойкий к воздействию влажности воздуха до 98%.

Монтаж силового провода ПВ-1 1х4 производится при температуре не ниже -15 градусов Цельсия.

Минимальный радиус изгиба при прокладке провода ПВ-1 4 - 39 миллиметров.

Длительно допустимая температура нагрева жилы провода ПВ-1 4 не более 70 °С.

Класс пожарной безопасности по ГОСТ 31565-2012: О1.8.2.5.4.

Наружный диаметр провода ПВ-1 1*4 - 3,9 миллиметров.

Код ОКП: 355113.

Расчетная масса провода ПВ-1 4 - 0,047 килограмм в метре.

Срок службы не менее 20 лет с даты изготовления.

Токовые нагрузки провода ПВ-1 4

Допустимый ток провода ПВ-1 1*4 - 43 Ампер.

Активное сопротивление жилы - 4,65 Ом на километр.

Номинальное напряжение - 750 Вольт.

Расшифровка маркировки ПВ-1 4

П - провод установочный.

В - изоляция из поливинилхлорида.

1 - однопроволочная жила.

4 - сечение токопроводящей жилы.

Конструкция провода ПВ-1 4

1) Жила – из медной отожженной проволоки первого или второго (от 16мм2) класса по ГОСТ 22483-77.

2) Изоляция – из ПВХ пластиката различной расцветки (желто-зеленый, белый, черный, коричневый, синий, серый, голубой, красный).

Применение провода ПВ-1 4

Провод силовой медный установочный ПВ-1 1х4 предназначен для стационарной прокладки в электросетях напряжением до 750 Вольт, частотой до 400 Герц.

Проводом ПВ-1 1*4 прокладывают системы электропитания в осветительных и силовых сетях, коммутируют оборудование в силовых электрощитах.

Провод ПВ-1 4 применяется для прокладки в стальных трубах, коробах, на лотках, для монтажа электрических цепей, где не требуется повышенная гибкость при монтаже.
