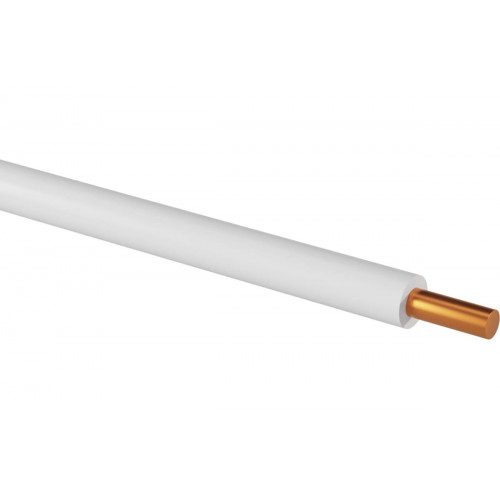

Провод ПВ-1 x 1,5 ГОСТ белый

Провод ПВ-1 x 1,5 ГОСТ белый

ПВ-1 1.5 - провод силовой установочный с медной однопроволочной (монолитной) жилой сечением 1,5 миллиметров квадратных, в поливинилхлоридной изоляции различных цветов (желто-зеленый, белый, черный, коричневый, синий, серый, голубой, красный).

Провод ПВ-1 1,5 является устаревшей маркировкой, по новому ГОСТ 31947-2012 маркировка изменилась на ПуГВ 1,5 конструкция и характеристики не изменились.

Технические характеристики провода ПВ-1 1.5

Климатические исполнение провода ПВ1 1х1,5 - УХЛ, вторая категория размещения по ГОСТ 15150-69.

Минимальная температура эксплуатации ПВ-1 1х1.5: -50 °С.

Максимальная температура эксплуатации провода ПВ1 1,5: +65°С.

Провод установочный ПВ-1 1*1.5 стойкий к воздействию влажности воздуха до 98%.

Монтаж силового провода ПВ-1 1х1,5 производится при температуре не ниже -15 градусов Цельсия.

Минимальный радиус изгиба при прокладке провода ПВ-1 1.5 - 28 миллиметров.

Длительно допустимая температура нагрева жилы провода ПВ-1 1,5 не более 70 °С.

Класс пожарной безопасности по ГОСТ 31565-2012: О1.8.2.5.4.

Наружный диаметр провода ПВ-1 1*1.5 - 2,8 миллиметров.

Код ОКП: 355113.

Расчетная масса провода ПВ-1 1,5 - 0,0202 килограмм в метре.

Срок службы не менее 20 лет с даты изготовления.

Токовые нагрузки провода ПВ-1 1.5

Допустимый ток провода ПВ-1 1*1,5 - 23 Ампер.

Активное сопротивление жилы - 12,6 Ом на километр.

Номинальное напряжение - 750 Вольт.

Расшифровка маркировки ПВ-1 1.5

П - провод установочный.

В - изоляция из поливинилхлорида.

1 - однопроволочная жила.

1,5 - сечение токопроводящей жилы.

Конструкция провода ПВ-1 1,5

1) Жила – из медной отожженной проволоки первого или второго (от 16мм2) класса по ГОСТ 22483-77.

2) Изоляция – из ПВХ пластиката различной расцветки (желто-зеленый, белый, черный, коричневый, синий, серый, голубой, красный).

Применение провода ПВ-1 1.5

Провод силовой медный установочный ПВ-1 1х1,5 предназначен для стационарной прокладки в электросетях напряжением до 750 Вольт, частотой до 400 Герц.

Проводом ПВ-1 1*1.5 прокладывают системы электропитания в осветительных и силовых сетях, коммутируют оборудование в силовых электрощитах.

Провод ПВ-1 1,5 применяется для прокладки в стальных трубах, коробах, на лотках, для монтажа электрических цепей, где не требуется повышенная гибкость при монтаже.

Характеристики:

• МаркаПВ-1
• Количество жил1
• Сечение жилы (мм/кв)1.5
• Материал жилыМедь
• Материал изоляцииПВХ
• Максимальный вес (кг/м)0.0202
• Максимальный наружный диаметр (мм)2.8
• Электрическое сопротивление жилы (ом/км)12.1
• Допустимый радиус изгиба (мм)28
• Допустимая токовая нагрузка при прокладке на воздухе (А)23
• Допустимая токовая нагрузка при прокладке в земле (А)23
• Номинальное переменное напряжение (кВ)0.75
• Диапазон температур эксплуатации (°С)от -50 до +65
• Срок службы20
• Код ОКП355 113
• Класс пожарной опасности по ГОСТ 31565-2012О1.8.2.5.4
• Сопротивление изоляции жил (МОм\км)5
• Толщина изоляции жил (мм)0.7
• Масса цветного металла (г/м)13.35
• Максимальная температура эксплуатации (°С)65
• Минимальная температура эксплуатации (°С)-50
• Максимальная мощность при прокладке в воздухе, 220V (кВт)6.75
• Максимальная мощность при прокладке в земле, 220V (кВт)6.75
• Максимальная мощность при прокладке в воздухе, 380V (кВт)15.13
• Максимальная мощность при прокладке в земле, 380V (кВт)15.13
• Ширина0.0025 м.
• Тип исполнения по ГОСТ 31565-2012Без обозначения
• ГОСТ31947-2012
• Класс жилы по ГОСТ 22483-20121
• Максимальный диаметр жилы1.5
• Максимальный расчетный вес (кг/км)20.2
• Длительно допустимая температура нагрева жил70
• Минимальная температура монтажа-15
• Высота0.0025 м.
• Глубина1 м.
