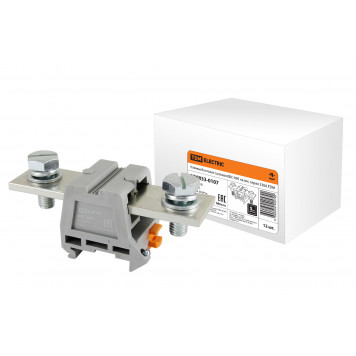

Клемма болтовая силовая КБС-095 кв.мм. серая 230А TDM SQ0833-0107

Клемма болтовая силовая КБС-095 кв.мм. серая 230А TDM  SQ0833-0107

Назначение

• Для надежного подключения кабелей с медными наконечниками на токи до 415 А к электрическим щитам различного назначения. Соответствуют ГОСТ Р 50030.7.1-2009.

Применение

• Шкафы, щиты, сборки.
• В качестве комплектующих в технологическом оборудовании.

Материалы

• Соединительная часть выполнена из меди, покрытой оловом.
• Пластмассовый корпус выполнен из самозатухающего пластика (UL 94 V2).

Преимущества

• Возможность распределения потенциалов между рядом стоящими клеммами и клеммами других габаритов.
• Простой и надежный монтаж при помощи болтов.
• Установка на стандартную DIN-рейку 35 мм и DIN-рейку типа G, также имеется винт для фиксации положения на DIN-рейке.
• Возможно присоединение одновременно 2-х наконечников к одному болтовому соединению.
• Использование наконечников медных луженых ТМЛ 95-10-15 TDM, ТМЛ 150-12-19 TDM, ТМЛ 240-16-24 TDMсоответствующих ГОСТ 7386-80.

Характеристики:

• ЦветСерый
• Способ монтажаDIN-рейка (с Ω-профилем) 35 мм
• Номин. напряжение220..1000 В
• Количество полюсов1
• Номин. (расчетное) напряжение1000 В
• Рабочая температура-50..130 °C
• Номин. ток In232 А
• Ширина/размер ячейки30 мм
• Поперечное сечение жилы95 мм²
• Класс негорючести изоляц. материала согл. UL94V2
• Размер модуля39 мм
• Поперечн. сечение подключ. тонкопроволочного провода без наконечника35..95 мм²
• Поперечн. сечение подключ. однопроволочного (жесткого) провода95 мм²
• Высота (на мин. возможной высоте установки)45 мм
• Количество перемык. зажимов2
• Материал изоляции корпусаТермопласт
• Тип электрич. соединения 1Болтовое соединение
• Позиция соединенияСбоку (поперечное)
• Поперечн. сечение подключ. многопроволочного (гибкого) провода35..95 мм²
• Направление кодированияГоризонтальн. и вертикальн.
• Поперечн. сечение подключ. тонкопроволочного провода с наконечником95 мм²
• Тип питания для индикации дефектаAC/DC (перемен./постоян.)
• Количество уровней1
• Количество зажимов на 1 уровень1
• Класс воспламеняемости изоляц. материала согл. UL94V1
