Группа безопасности для котла "Мини", 1" 3бар

Группа безопасности для котла "Мини", 1" 3бар

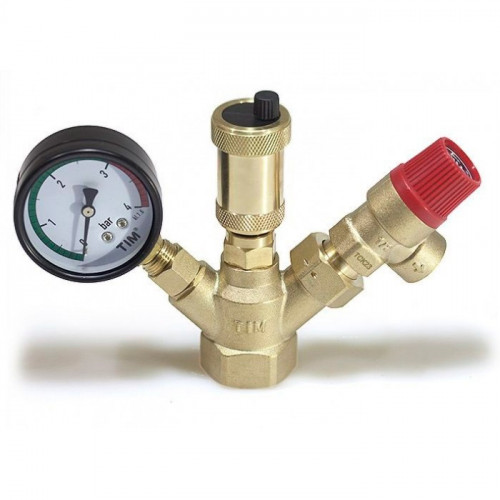

Группа безопасности котла JH1024 на 3 бар представляет собой комплекс приборов, которые обеспечивают безаварийное функционирование системы отопления и контроль давления рабочей жидкости.  В целом, JH1024-3 производства компании TIM — это три предохранительных элемента смонтированных на одном корпусе и предназначенных для недопущения в системе превышения максимального давления в 3 бар.

Группа безопасности котла — это несколько защитных элементов, смонтированных вместе на едином корпусе и предназначенных для предохранения системы отопления от превышения максимально разрешенного рабочего давления. Кроме того, она выполняет функцию спуска воздуха и содержит манометр для визуального контроля. Группа безопасности JH1024-3 TIM рассчитана на давление в 3 бара. Присоединительный размер устройства к системе имеет диаметр 1".  Группа безопасности в автономной закрытой системе отопления нужна всегда, но особенно важна для твердотопливных котлов (так как они характеризуются меньшей управляемостью температуры) и для газовых котлов (по причине взрывоопасности топлива).

Характеристики

Максимальная мощность системы — 50 кВт;

Подключение — 1" ВР;

Диапазон температур — от -10°С до +110°С;

Материал консоли — латунь;

Материал набора элементов — латунь;

Показатели предохранительного клапана — 1/2“, 3 бар;

Шкала манометра — (0-4) бар.

Максимальная температура рабочей среды 110°С

Минимальная температура рабочей среды -10°С

Длина, мм 192

Высота, мм 128

Толщина, мм 38

Особенности

Группа безопасности устанавливается на вертикальную стену в произвольной точке системы отопления, но выше котла.  При этом желательно чтоб в этом месте была наименьшая температура. В целом, между котлом и  группой безопасности не должно быть никакой запорной арматуры или иных компонентов, которые могут перекрыть или уменьшить проходное сечение трубопровода. Основной принцип действия — при превышении давления выше расчетного происходит сброс излишнего теплоносителя через предохранительный клапан.
