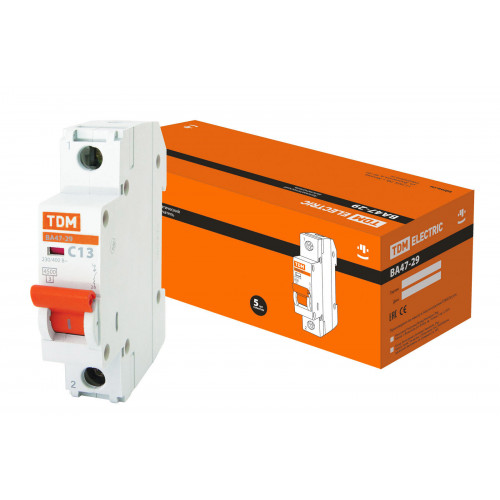

Автоматический выключатель ВА47-29 1Р 13А 4,5кА х-ка С TDM

Автоматический выключатель ВА47-29 1Р 13А 4,5кА х-ка С TDM

Автоматический выключатель ВА47-29 TDM SQ0206-0073 применяется в вводно-распределительных устройствах жилых и общественных зданий. Предназначен для проведения тока в нормальном режиме, отключение тока при коротких замыканиях или перегрузке, оперативное включение и выключение электрических цепей.
Основные характеристики:
− номинальный ток - 13А
− кривая отключения - С
− однополюсное исполнение
− отключающая способность - 4.5кА.

Преимущества:

• Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).
• Клеммные зажимы автомата промаркированы, что позволяет избежать ошибок при монтаже.
• Эргономичная рукоятка управления, исключающая соскальзывание пальцев.
• Конструкция выключателя предусматривает два типа защиты от перегрузки и короткого замыкания, что существенно повышает защищенность распределительных и групповых цепей.
• Антипригарная пластина защищает корпус аппарата от прогорания при коротких замыканиях.
• Контактные группы снабжены серебряными вставками для увеличения износоустойчивости и снижения переходного сопротивления и тепловых потерь.
• Наличие шести заклепок позволяет усилить конструкцию аппарата и предотвратить деформацию корпуса при затягивании клеммных винтов.
• Ширина модуля составляет 17.5 мм. Это позволяет устанавливать автоматы в щитки, рассчитанные как на ширину модуля 18мм, так и на 17.5 мм.
• Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
• Конструкция клеммных зажимов позволяет исключить случайное прикосновение к токоведущим частям.
• На лицевой панели расположен механический индикатор положения контактов (включено/отключено).
• Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы без нарушения работоспособности автомата.
• Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.
• Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений.
• Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
• Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертки. Это обеспечивает необходимое усилие при затяжке.

Характеристики:

• Артикул:SQ0206-0073
• Тип товара:Автоматический выключатель
• Серия:ВА47-29
• Частота, Гц:50
• Ширина, мм:17.5
• Характеристика сраб. эл.магнитного расцепителя:C
• Ед. измерения:шт
• Высота, мм:80
• Тип сети:AC
• Количество модулей:1
• Тип подключения:Винтовое соединение
• Номинальная отключающая способность, кA:4.5
• Глубина, мм:75
• Тип расцепителя:термомагнитный
• Количество силовых полюсов:1P
• Способ монтажа:на DIN-рейку
• Ток, А:13
• Напряжение, В:230
• Тип изделия:Модульный автоматический выключатель
