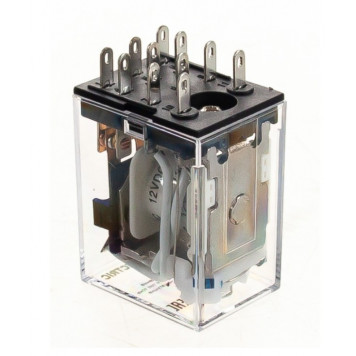

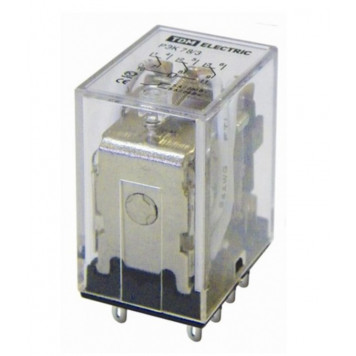

Реле промежуточное РЭК78/3 с индикатором 5А 12В DC TDM

Реле промежуточное РЭК78/3 с индикатором 5А 12В DC TDM

Предназначены для передачи команд управления исполнительным элементам путем коммутации их электрических цепей переключающими контактами.

Применение

• для управления нагрузками небольшой мощности, требующими большого количества коммутаций;
• для дистанционного управления нагрузкой путем подачи управляющего напряжения на катушку реле;
• в автоматике инженерного оборудования зданий, насосов, систем вентиляции, отопления, освещения и т.д.;
• коммутации электрических цепей переменного и постоянного тока.

Применение серебросодержащих контактов повышает надежность контактирования и долговечность реле.

В реле применяются серебросодержащие контакты.

Реле может комплектоваться модульными розеточными разъемами для крепления как на DIN-рейку, так и на панель с помощью винтов.

На разъемах расположены зажимы выводов переключающих контактов и катушки управления.

Преимущества

• Ассортимент реле РЭК гораздо шире ассортимента большинства российских производителей, что позволяет применять реле РЭК торговой марки TDM ELECTRIC для управления нагрузкой в сетях любого напряжения.
• В ассортименте реле РЭК имеются исполнения с индикацией наличия напряжения на управляющей катушке.
• Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
• Любое рабочее положение в пространстве.
• Уменьшенные габариты реле предоставляют возможность более рационального размещения изделий на монтажной плоскости.

Технические параметры

Номинальный ток контактов In, A 5

Номинальное напряжение катушек управления, В 12В DC (постоянный ток)

Минимальное напряжение срабатывания контактов реле 80% от Uном

Напряжение возврата контактов реле для DC: 10% от Uном

Ток, потребляемый катушкой, мА 70

Сопротивление катушки, Ом 160±10%

Количество групп переключающих контактов 3

Наличие индикатора да

Время срабатывания (возврата) реле, мс 25

Напряжение пробоя, В 1000 (между соседними контактами)

1500 (между контактами и катушкой)

Сопротивление контактов, миллиОм (мОм) 50

Сопротивление изоляции, мегаОм (МОм) 100

Электрическая износостойкость, не менее, циклов 100 000

Механическая износостойкость, не менее, циклов 10 000 000

Климатическое исполнение и категория размещения по ГОСТ 15150-69 УХЛ4

Степень защиты по ГОСТ 14254-96 IP40

Наличие драгоценных металлов (серебро), мг 55

Потребляемая мощность, активная/полная, Вт/ВА 0.9/1.2
