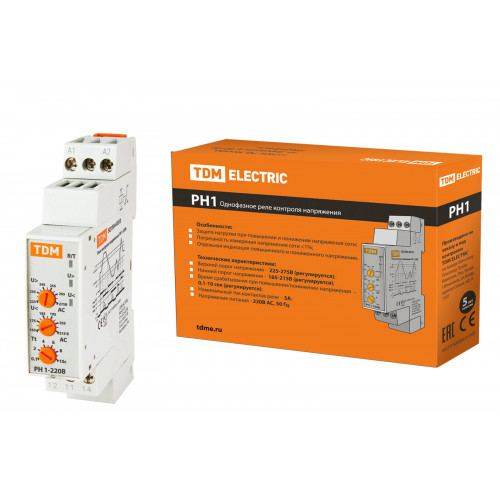

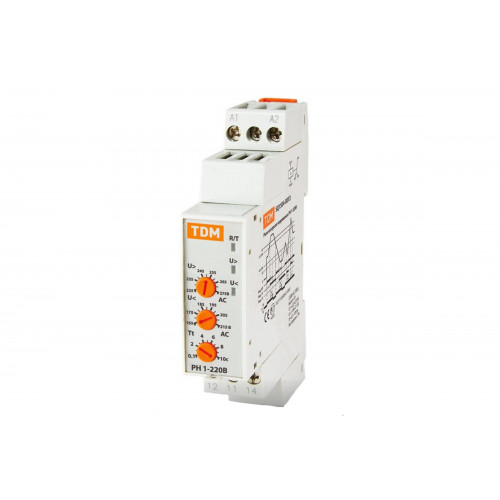

Реле контроля напряжения серии РН 1-220В TDM

Реле контроля напряжения серии РН 1-220В TDM

Реле контроля напряжения предназначены для контроля уровня напряжения в однофазных сетях переменного тока 220 В 50 Гц и защитного отключения нагрузки в случае падения или повышения напряжения электрической сети сверх допустимого значения. Применяются для защиты однофазного электрооборудования от повышенного и пониженного напряжения сети

Корпус изготовлен из негорючего самозатухающего пластика.

Самое доступное однофазное реле контроля напряжения на рынке. АЗМ-LED - прямое подключение нагрузки до 63А. АЗМ-LED - имеет дисплей, отображающий текущее напряжение сети.

Реле устанавливается на DIN-рейку шириной 35 мм.
Реле не имеет регулировок, все параметры предустановленные.
Реле АЗМ имеет один индикатор, светящийся зеленым цветом при нормальном напряжении сети и красным при повышенном/пониженном напряжении сети.
Реле АЗМ-LED имеет 3 индикатора работы: первый горит при нормальном напряжении сети, второй загорается при повышении напряжения сети, третий – при падении напряжения сети.
Питающее напряжение реле подключается к верхним контактам, нагрузка – к нижним.
При первом включении реле в сеть нагрузка подключается с задержкой согласно времени «время старта/повторного включения», которое составляет для АЗМ – 1-2 минуты, для АЗМ-LED - 25±5 секунд.

Характеристики:

• Ширина18 мм
• Высота66.2 мм
• Глубина91.4 мм
• Тип электрического подключенияВинтовое соединение
• Номин. напряжение питания цепи управления Us AC 50 Гц220 В
• Тип напряжения управленияAC (перемен.)
• Диапазон измеряемого напряжения №1165..215 В
• Диапазон измеряемого напряжения №2225..275 В
• Тип измеряемого напряженияAC (перемен.)
• Мин. задержка на включение0.5 с
• Макс. задержка на включение0.5 с
• Количество переключающих (перекидных) контактов1
• Мин. задержка на отключение0.1 с
• Макс. задержка на отключение10 с
