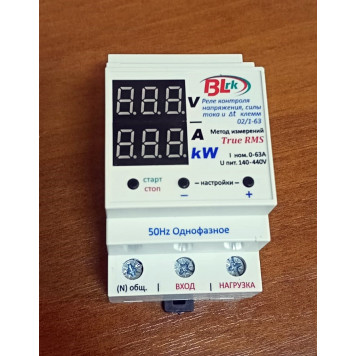

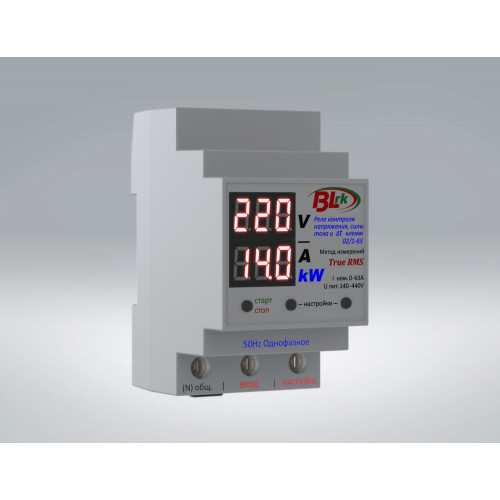

Реле контроля напряжения с контролем тока и температуры клемм BLRK

Реле контроля напряжения с контролем тока и температуры клемм BLRK

Применяется для непрерывного контроля параметров однофазной сети переменного тока 220 - 230 Вольт общей нагрузкой до 63 Ампер.

Устройство контролирует:

- Недопустимые перепады напряжения в сети (подробно часть 1);

- Превышение заданного пользователем порога по силе тока (подробно часть 2);

- Возникновение пожароопасных температур на 2х силовых клеммах и подключённой к ним электропроводке (подробно часть 3);

- Выполняет функции защиты от импульсных перенапряжений (УЗИП) класса III (D) (подробно часть 4, табл. 2).

Поставляется готовым к работе, без необходимости в дополнительных настройках.

Технические характеристики.

Тактовая частота микроконтроллера  МГц 64

Напряжение питания В 140 - 440

Максимальный долговременный ток нагрузки А 63

Минимальное время срабатывания Сек. 0,02

Задержка включения (настраивается) Сек. 5  – 990

Диапазон измерения силы тока А 0.7  – 100

Диапазон измерения напряжения В     5 - 500

Рабочая частота Гц 50

Диапазон рабочих  t °С - 5    (+45)

Относительная влажность % 20 - 80

Погрешность измерений % 1

Характеристики УЗИП 1:

класс защиты: III (D),

классификационное напряжение: 561 В (± 5%),

RMS - 350 В,

Поглощаемая энергия 125 Дж.

Время срабатывания -  не более: 25 наносекунд.

Характеристики УЗИП 2:

класс защиты: III (D),

классификационное напряжение: 750 В (± 5%),

RMS - 460 В

Поглощаемая энергия 143 Дж.

Время срабатывания -  не более: 25 наносекунд.

Материал корпуса - негорючий ABS

Класс воспламеняемости V - 0

Вес устройства Гр. 195

Настройки по умолчанию.

Максимально допустимое  напряжение на выходе 260 В

Минимально допустимое напряжение на выходе 160 В

Максимальный ток нагрузки 25А

Задержка включения 5 Сек.

Режим отображения нагрузки кВт (Р)

Максимально допустимая температура  клемм вход / нагрузка 80 °С
