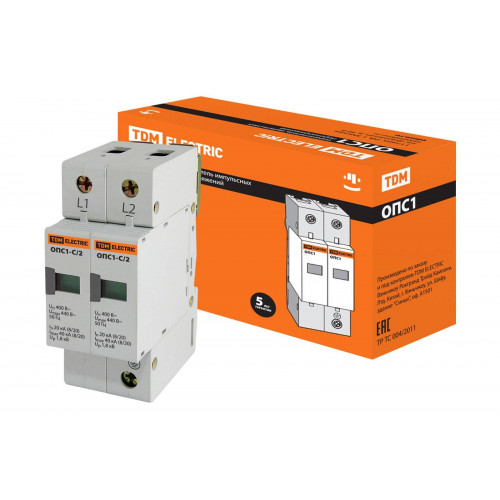

Разрядник ОПС1-C 2Р In=20kA Un=400B Im=40kA TDM

Разрядник ОПС1-C 2Р In=20kA Un=400B Im=40kA TDM

Двухполюсный ограничитель импульсных перенапряжений ОПС1 ТДМ, класс C, максимальный разрядный ток 40 кА

Назначение:
• Защита от грозовых импульсных перенапряжений
• Защита от коммутационных импульсных перенапряжений

Применение:
• Устанавливаются в месте ввода электроэнергии в здания или на вводе главного распределительного щита объекта до коммутационных и защитных аппаратов и счетчика.
  - Ограничители класса С — предназначены для защиты электрооборудования объектов от остатков атмосферных и коммутационных перенапряжений, прошедших через ограничители класса В.
  - Устанавливают в местных распределительных щитках (например, в вводном щитке квартиры, офиса). Осуществляют защиту внутренней проводки, автоматических и дифференциальных выключателей, контакторов, выключателей, розеток и др.

Конструкция:
• Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
• В каждом из полюсов предусмотрен встроенный предохранитель для защиты от сверхтоков.
• На лицевой панели ограничителя ОПС1 расположен визуальный указатель "износа" сменного защитного модуля.

Преимущества:
• Клеммные зажимы ограничителя промаркированы и подписаны (Сеть/Земля), что позволяет избежать ошибок при монтаже.
• Защитная плёнка на каждом ограничителе предохраняет его от пыли и влаги. Она так же является гарантией того, что аппарат новый и находится в заводской упаковке.
• При выходе из строя варисторного блока в одном модуле достаточно заменить всего один варисторный блок, а не менять ОПС целиком.
• Металлическая подпружиненная защёлка позволяет надежно фиксировать аппарат на DIN-рейке.
• Совместимость размеров позволяет установить аппарат в стандартный щиток с любыми аппаратами модульной серии.

  Характеристики:

• Способ монтажаDIN-рейка (с Ω-профилем) 35 мм
• Степень защиты (IP)IP20
• Количество проводников (без заземления)0.01
• Конструктивный размер (габарит)2 модуля
• Конфигурация системыTN-C-S
• Номин. напряжение перемен. тока (AC)400 В
• Уровень защиты по напряжению1.8 кВ
• Номин. сброс импульсного тока (8/20)20 кА
• Тип (исполнение) полюсов2
• Макс. длительное напряжение перемен. тока АС440 В
• Уровень защиты по напряжению L-N1.8 кВ
• Уровень защиты по напряжению N-PE1.8 кВ
• Макс. сечение жесткого проводника (одно-/многопроволочного)25 мм²
• Макс. сечение гибкого проводника (тонкопроволочного)25 мм²
• Поперечн. сечение жесткого проводника (одно-/многопроволочного)4..25 мм²
• Уровень защиты по напряжению L-PE/N-PE1.8 кВ
• Макс. фотоэлектрич. напряжение0.01 В
• Номин. напряжение постоян. тока (DC)0.01 В
• Макс. длительное напряжение постоян. тока DC0.01 В
• Отключающая способность при коротком замыкании (Isccr)0.01 кА
• Максимальный импульсный ток разряда (8/20)0.01 кА
