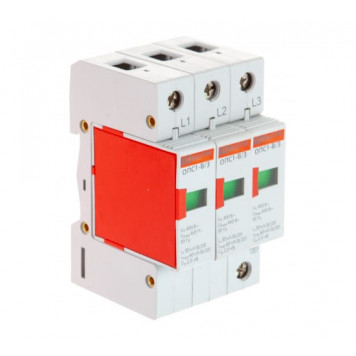

Разрядник ОПС1-B 3Р In=30kA Un=400B Im=60kA TDM

Разрядник ОПС1-B 3Р In=30kA Un=400B Im=60kA TDM

Трехполюсный ограничитель импульсных перенапряжений ОПС1 ТДМ, класс B, максимальный разрядный ток 60 кА

Назначение:
• Защита от грозовых импульсных перенапряжений
• Защита от коммутационных импульсных перенапряжений

Применение:
• Устанавливаются в месте ввода электроэнергии в здания или на вводе главного распределительного щита объекта до коммутационных и защитных аппаратов и счетчика.
  - Ограничители класса В — предназначены для защиты объектов от непосредственного воздействия тока молнии (выравнивают потенциал в здании), атмосферных и коммутационных перенапряжений. Устанавливают на вводе в здание во вводно-распределительном устройстве (ВРУ) или главном распределительном щите (ГРЩ).

Конструкция:
• Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
• В каждом из полюсов предусмотрен встроенный предохранитель для защиты от сверхтоков.
• На лицевой панели ограничителя ОПС1 расположен визуальный указатель "износа" сменного защитного модуля.

Преимущества:
• Клеммные зажимы ограничителя промаркированы и подписаны (Сеть/Земля), что позволяет избежать ошибок при монтаже.
• Защитная плёнка на каждом ограничителе предохраняет его от пыли и влаги. Она так же является гарантией того, что аппарат новый и находится в заводской упаковке.
• При выходе из строя варисторного блока в одном модуле достаточно заменить всего один варисторный блок, а не менять ОПС целиком.
• Металлическая подпружиненная защёлка позволяет надежно фиксировать аппарат на DIN-рейке.
• Совместимость размеров позволяет установить аппарат в стандартный щиток с любыми аппаратами модульной серии.

 Характеристики:

Типоисполнение	B
Номинальное рабочее напряжение, В	400
Максимальное рабочее напряжение, В	440
Номинальный разрядный ток 8/20 мкс, кА	30
Максимальный разрядный ток 8/20 мкс, кА	60
Уровень напряжения защиты, не более, кВ	2
Классификационное напряжение, В	700
Время реакции, не более, нс	25
Количество полюсов	3
Условия эксплуатации	УХЛ4
Максимальное сечение подключаемых проводников, мм2	25
Назначение	для защиты на вводе объекта и групповой воздушной линии (вторая ступень защиты)
Диапазон рабочих температур, °С	от -40 до +50
