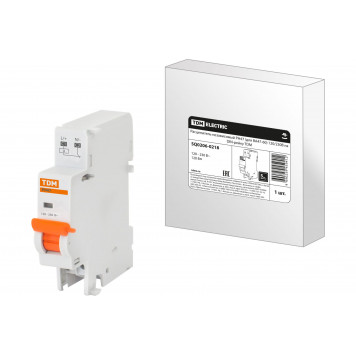

Расцепитель независимый РН47 на дин рейку TDM

Расцепитель независимый РН47 на дин рейку TDM

Назначение

РН47 служат для получения информации о состоянии автоматических выключателей серии ВА47-60 и ВА47-60DC:

• Контакт дополнительный КС47 выполняет функцию контакта состояния автоматического выключателя: включен-выключен.
• Контакт состояния КСВ47 выполняет функцию сигнализации срабатывания автоматического выключателя от короткого замыкания или от перегрузки.
• Расцепитель независимый РН47 предназначен для дистанционного отключения автоматического выключателя.

Материалы

• Корпус и детали выполнены из пластика, не поддерживающего горение.
• Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена истиранию в течение всего срока эксплуатации.

Маркировка

• Номинальный ток – значение тока в амперах (А), который аксессуар способен пропускать бесконечно.
• Номинальное напряжение – напряжение переменного тока (знак ~), при котором аппарат работает в нормальных условиях.

Конструкция

• На лицевой панели реализован механический индикатор положения контактов (включено/отключено).
• Эргономичная рукоятка управления, исключающая соскальзывание пальцев.

Преимущества

• Расцепитель независимый РН47 имеет индикатор срабатывания который показывает белый цвет при включении/отключения автоматического выключателя и красный при срабатывания автоматического выключателя от воздействия расцепителя независимого РН47
• Расцепитель независимый РН47 оснащен защитным механизмом снятия напряжения с катушки электромагнита после срабатывания устройства

Характеристики:

• Степень защиты (IP)IP20
• Номин. ток6 А
• Номин. напряжение230..400 В
• Частота50 Гц
• Тип напряженияAC (перемен.)
• Номин. (расчетное) напряжение230 В
• Характеристика срабатывания (кривая тока)C
• Номин. отключающая способность по IEC 60947-26 кА
• Глубина установочная (встраив.)75 мм
• Номин. отключающая способность по EN 608984.5 кА
• Модульная ширина (общ. кол-во модульных расстояний)1
• Общ. количество полюсов1
• Класс токоограничения3
• Категория перенапряжения4
• Степень загрязнения3
• Рабочая температура окружающей среды-40..50 °C
• Поперечн. сечение подключ. однопроволочного (жесткого) провода25 мм²
• Количество защищенных полюсов1
• Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В4.5 кА
• Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В4.5 кА
• Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В4.5 кА
