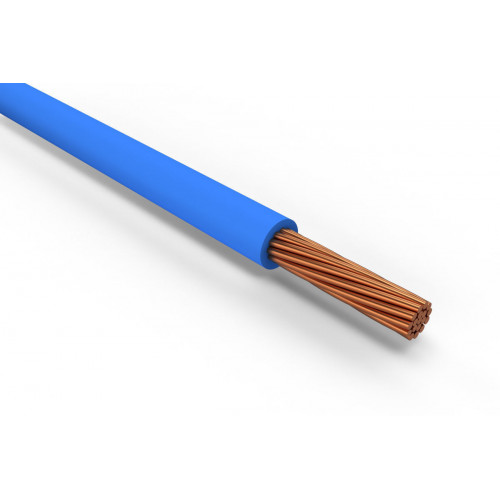

Провод ПВ-3 x 16 ГОСТ синий

ПВ-3 16 - провод силовой установочный(монтажный) с медной многопроволочной жилой сечением 16 миллиметров квадратных, в поливинилхлоридной изоляции различных цветов (желто-зеленый, белый, черный, коричневый, синий, серый, голубой, красный).

Провод ПВ-3 16 - является устаревшей маркировкой провода силивого установочного, после вступления в действие ГОСТ 31947-2012 маркировка изменилась на ПуГВ 16 конструкция и характеристики не изменились.

Технические характеристики провода ПВ-3 16

Климатические исполнение провода ПВЗ 1х16 - УХЛ, вторая категория размещения по ГОСТ 15150-69.

Минимальная температура эксплуатации ПВЗ 16 : -50 °С.

Максимальная температура эксплуатации провода ПВ-3 1х16 : +65°С.

Провод установочный ПВ-3 1*16 стойкий к воздействию влажности воздуха до 98%.

Монтаж силового провода ПВ-З 1х16 производится при температуре не ниже -15 градусов Цельсия.

Минимальный радиус изгиба при прокладке провода ПВ-3 16 - 38 миллиметров.

Длительно допустимая температура нагрева жилы провода ПВ-3 1х16 не более 70 °С.

Наружный диаметр провода ПВ-3 1*16 - 7,6 миллиметров.

Код ОКП: 355113.

Расчетная масса провода ПВ-3 16 - 0,184 килограмм в метре.

Срок службы не менее 20 лет с даты изготовления.

Токовые нагрузки провода ПВ-3 1х16 :

Допустимый ток провода ПВ-3 1*16 - 115 Ампер.

Активное сопротивление жилы - 1,2 Ом на километр.

Номинальное напряжение - 750 Вольт.

Расшифровка маркировки ПВ-3 16 :

П - провод установочный.

3 - повышенная гибкость.

В - изоляция из поливинилхлорида.

16 - сечение токопроводящей жилы.

Конструкция провода ПВ-3 1х16 :

1) Жила – из медной отожженной проволоки пятого класса по ГОСТ 22483-77.

2) Изоляция – из ПВХ пластиката различной расцветки (желто-зеленый, белый, черный, коричневый, синий, серый, голубой, красный).

Применение провода ПВ-3 16 :

Провод силовой медный установочный ПВ-3 1х16 предназначен для стационарной прокладки в электросетях напряжением до 750 Вольт, частотой до 400 Герц.

Проводом ПВ-3 1*16 прокладывают системы электропитания в осветительных и силовых сетях, коммутируют оборудование в силовых электрощитах.

Провод ПВ-3 16 применяется для прокладки в стальных трубах, коробах, на лотках, для монтажа электрических цепей, где требуется повышенная гибкость при монтаже.
