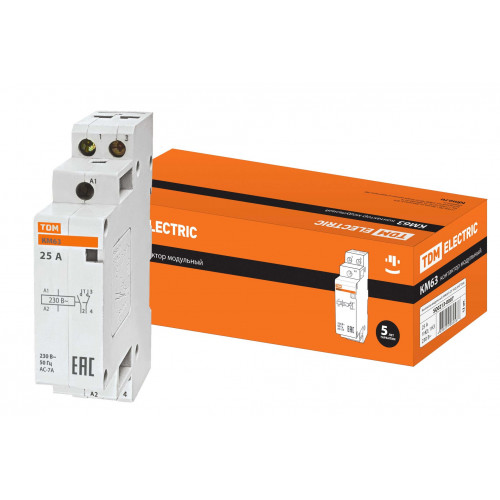

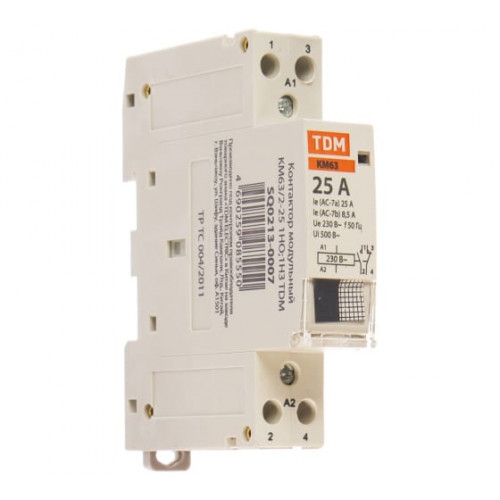

Контактор модульный КМ63/2-25 1НО;1НЗ TDM

Контактор модульный КМ63/2-25 1НО;1НЗ TDM

Маркировка

• Номинальный ток – значение тока в амперах (А), который аппарат способен пропускать бесконечно долго без отключения цепи.
• Номинальное напряжение – напряжение переменного тока (знак ~), при котором аппарат работает в нормальных условиях.

Назначение

• Коммутация слабоиндуктивных нагрузок с номинальным током до 63 А. Используются для автоматизации и управления различных технологических процессов, в том числе в системах освещения, кондиционирования, вентиляции и т. д.

Применение

• Автоматика инженерного оборудования зданий, насосов, систем вентиляции, отопления, освещения и т. д.

Материалы

• Корпус и детали выполнены из пластика, не поддерживающего горение.
• Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.

Конструкция

• Мостиковые контакты обеспечивают высокие электроизоляционные свойства и хорошее гашение дуги при коммутации.
• Контакты выполнены из серебросодержащего материала. Это повышает их износоустойчивость, увеличивает срок службы, уменьшает переходное сопротивление и тепловые потери.
• На лицевой панели выключателя контактора реализован механический индикатор положения контактов (включено/отключено).

Преимущества

• Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
• Совместимость размеров позволяет установить контактор в стандартный щиток с любыми аппаратами модульной серии.

Характеристики:

• МатериалПластик
• Степень защиты (IP)IP20
• Тип напряжения (раб. напряжение)AC (перемен.)
• Номин. коммутируем. мощность при AC-3, 400 В0.01 кВт
• Номин. раб. ток Ie при AC-3, 400 В25 А
• Номин. напряжение питания цепи управления Us AC 50 Гц220..230 В
• Тип напряжения управленияAC (перемен.)
• Номин. раб. ток Ie при AC-1, 400 В25 А
• Тип подключения силовой электрич. цепиВинтовое соединение
• Количество вспомогат. нормально разомкнутых (НО) контактов1
• Количество вспомогат. нормально замкнутых (НЗ) контактов1
• Номин. раб. напряжение230..400 В
• Глубина установочная (встраив.)67 мм
• Количество модулей (модульная ширина)1
• Количество нормально замкнутых (НЗ) силовых контактов1
• Количество нормально разомкнутых (НО) силовых контактов1
• Номинальный рабочий ток25 А
• Напряжение цепи управления220..230 В
• Тип напряжения (цепь управления)AC/DC (перемен./постоян.)
• Количество нормально открытых контактов (НО)1
• Количество нормально закрытых контактов (НЗ)1
• Категория применения7
• Макс. мощность ламп накаливания3000 Вт
• Макс. мощность люминесц. ламп2100 ВА
• Макс. мощность люминесц. ламп (включение попарно)2200 ВА
• Макс. мощность люминесц. ламп (параллельно компенсир.)1000 ВА
