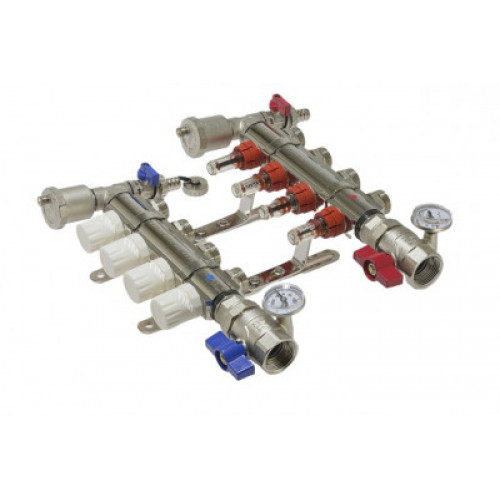

Коллекторная группа 1", 11 вых., латунный корпус (полный комплект) TIM KA011

Коллекторная группа 1", 11 вых., латунный корпус (полный комплект) TIM  KA011

Коллекторные группы используются в системах водоснабжения, водяного радиаторного или напольного отопления для распределения и регулирования рабочей среды в системе. Каждая труба системы водоснабжения, отопительной системы водяного отопления или теплого водяного пола подключается  к коллектору, что позволяет осуществлять регулировку и контроль потока теплоносителя индивидуально в каждом контуре.

Принцип работы

Трубопровод каждого из контуров системы подключают к отдельной паре отводов подающего и обратного коллекторов, что дает возможность регулировать расход теплоносителя, а соответственно и тепловую мощность каждого контура системы отдельно. Рабочая жидкость поступает в подающий коллектор и распределяется по контурам через регулировочные клапаны. В коллекторных группах, имеющих регулировочные клапаны с расходамерами, рабочая жидкость поступает сквозь прорези посадочного гнезда и затем сквозь прорези в корпусе в трубку расходомера и давит на стоящий у нее на пути шток, тем самым сжимая пружину и опуская шток с индикатором.

Чем больше открыт клапан и чем больше расход рабочей жидкости, тем ниже опускается шток. В коллекторных группах с клапанами без расходомеров, регулировка осуществляется вращением штока с помощью шестигранного ключа

Дальнейшая регулировка подачи через конкретные циркуляционные контуры осуществляется с помощью запорных клапанов обратного контура.

Технические характеристики

Номинальный размер, дюйм – 1

Максимальное рабочее давление, бар – 6

Минимальная температура рабочей среды, гр.ц. -  -20

Макс температура рабочий среды, гр.ц.  -  110

Длина коллектора, мм – 600 без крана и воздухоотводчика

Межцентровое растояние, мм - 210
