Кабель ВБбШв 4x6

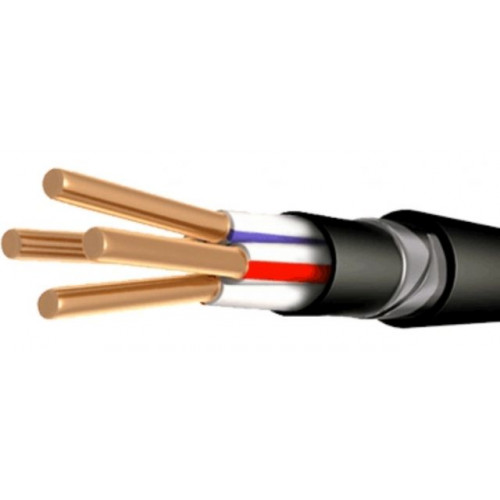

ВБбШв 4х6 - кабель силовой, бронированный с 4 медными жилами сечением 6 миллиметров квадратных, в изоляции и оболочке из ПВХ пластиката, в броне из двух стальных оцинкованных лент.

Маркировка ВБбШв 4*6 является устаревшей, по новому ГОСТ 31996-2012 обозначение (б) из маркировки было исключено, конструкция и характеристики не изменились.

Технические характеристики кабеля ВБбШв 4х6

Температуры эксплуатации кабеля ВБбШв 4*6 от +50 до -50 градусов Цельсия.

Климатическое исполнение УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.

Влажность воздуха при эксплуатации - не более 98%.

Допустимый радиус изгиба при монтаже кабеля бронированного ВБбШв 4х6 не менее 162 миллиметров.

Допустимое растягивающее усилие при прокладке ВБбШв 4х6 не должно превышать 1200 Ньютонов.

Длительная температура нагрева жил при эксплуатации не более 70 градусов.

Максимальная допустимая температура жил при коротком замыкании не более 160°С.

Максимальная продолжительность короткого замыкания - 5 секунд.

Предельная температура нагрева жил при коротком замыкании по условиям невозгорания - 350°С

Наружный диаметр ВБбШв 4*6 - 18 миллиметров.

Код ОКП:353771.

Расчетная масса кабеля ВБбШв 4х6 - 0,64 килограмм в метре.

Срок службы кабеля медного бронированного ВБбШв 4х6 не менее 30 лет с даты изготовления.

Токовые нагрузки кабеля ВБбШв 4*6

Допустимый ток при прокладке на воздухе - 46 Ампер.

Допустимый ток при прокладке в земле - 59 Ампер.

Допустимый ток короткого замыкания - 0,65 Ампер.

Активное сопротивление жилы - 3,06 Ом на километр.
