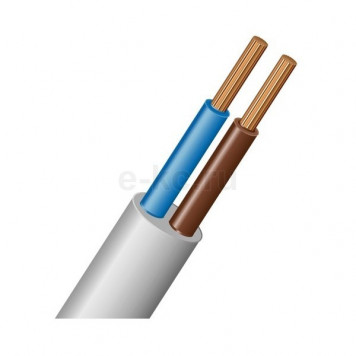

Кабель ПГВВП (ПУГНП ТУ) 2x1,5

Конструкция

По задумке производителей провод ПУГНП является проводником, предназначенным для распределения электричества посредством электрических сетей на бытовых и промышленных объектах. Такая формулировка связана с тем, что отношение к данному кабелю среди электриков и тех, кто занимается профессиональным монтажем электросетей, скептическое и даже негативное. Кроме того, сегодня он производится без согласования с нормами ГОСТ, следовательно, гарантий по безопасности и эффективности его эксплуатации нет.

Расшифровка аббревиатуры ПУГНП говорит, что это:

П – провод;

УН – универсальный;

Г – гибкий;

П – плоский.

Фактически это одна из моделей кабеля ПУНП. Он имеет такие же характеристики, с разницей только в определении «гибкий». Следует отметить, что данный проводник нельзя полноценно назвать проводом, потому что в его конструкцию входит несколько отдельно изолированных жил и общая изоляционная оболочка. Однако и к кабелям ПУГНП не относят – его рабочие характеристики и физические параметры не соответствуют требованиям к данной категории проводников.

Конструкцию провода ПУГНП, как и у ПУНП, составляют 2 или 3 токопроводящие жилы, каждая из которых обернута в изоляционную оболочку из поливинилхлорида (ПВХ). Главное отличие двух данных марок проводов заключается в том, что у ПУНП токопроводящие жилы однопроволочные, а у ПУГНП они состоят из многопроволочной скрутки. Именно это и обеспечивает заявленную гибкость провода – если даже несколько мелких проволочек сломаются, то вся жила сохранит способность передавать ток. Правда, на работу и состояние проводки это повлияет отрицательно, потому что вырастет нагрузка.

Провод ПУГНП плоский, поэтому токоведущие жилы в нем располагаются параллельном друг другу, без скручивания. Снаружи их скрепляется друг с другом общий слой ПВХ шланга. Точно описать характеристики этого материала сложно, потому что проводник изготавливаются по ТУ, а производители используют для изоляции разный пластикат – некоторые используют нераспространяющий огонь, но большинство – нет.

Материал изготовления проволочек, скручиваемых в жилах – медь. В отличие от ПУНП, алюминиевого аналога у ПУГНП нет – из этого металла не выпускают проволоку с такой маленькой площадью сечения. Да и токопроводящие характеристики у него заметно ниже, чем у меди.

Условия эксплуатации

Согласно утверждению производителей, провода ПУГНП рассчитаны для использования в электрических сетях переменного тока с напряжением до 250 В и частотой до 50 Гц. Температура, при которой провод должен уверенно выполнять свои функции должна быть не ниже -50?C и не выше +70?C, но во время прокладки окружающая среда должна быть не холоднее -15?C. В процессе эксплуатации максимальная допустимая температура нагрева токоведущих жил должна быть не выше +70?C, а при эксплуатации не больше 8 часов в сутки и общей выработке не больше 1000 часов – до +80?C. Рабочая влажность воздуха составляет 100% при условии, что окружающая среда прогрета не выше чем до +35?C. Допустимый радиус изгиба, образуемый при прокладке, должен быть не меньше 10 диаметров провода.

Сопротивление изоляции кабеля длиной в 1 км при температуре в +20?C зависит от суммарного сечения:

1 мм2 – до 27,1 Ом/км;

1,5 мм2 – до 12,1 Ом/км;

2,5 мм2 – до 7,41 Ом/км;

4 мм2 – 4,61 Ом/км.

Особенности применения

Согласно действующим правилам электротехнических установок (ПУЭ), провод ПУГНП в бытовых и промышленных помещениях может использоваться только для подведения электричества к приборам, причем номинальные параметры подводимого тока должны соответствовать допускам проводника. Однако в действительности этот провод можно нередко встретить в качестве силового кабеля. В советское время его спокойно применяли для разведения электрических сетей в домах и квартирах. Сегодня это запрещено делать профессиональным организациям, но самостоятельные электрики продолжают использовать ПУГНП в этих целях.

Запрет на применение ПУГНП связан с тем, что данный провод выпускается не в соответствии с государственными стандартами. ТУ 16.К13-020-93, которому соответствуют характеристики проводника, позволяет производителю делать провода с допуском к площади сечения до 30%. Этим и пользуются производители, пытаясь снизить отпускную цену продукта за счет уменьшения затрат на производство. В результате человек покупает ПУГНП с номинальной площадью сечения в 2,5 мм2, а на деле она не превышает 2 мм2. Хороший электрик, конечно, замерит провод перед покупкой и откажется от тонкого проводника, но неопытный человек установит провод в сеть, где нагрузка может оказаться критической для кабеля с такой толщиной.

Кроме того, ПУГНП не соответствует текущим требованиям к электрическим проводникам по толщине изоляции. Согласно действующим стандартам толщина изоляционной оболочки всего провода и токопроводящих жил в отдельности должна быть не меньше 0,4-0,5 мм, а в ТУ, по которому производят ПУГНП, допускается слой ПВХ от 0,3 мм. Ответ на вопрос о том, почему кабель все равно можно найти на полках крупных строительных гипермаркетов, довольно прост – запрет на использование не означает запрет на производство, а установка неподходящих для конкретных условий проводов является риском и ответственностью того, кто её осуществляет.
