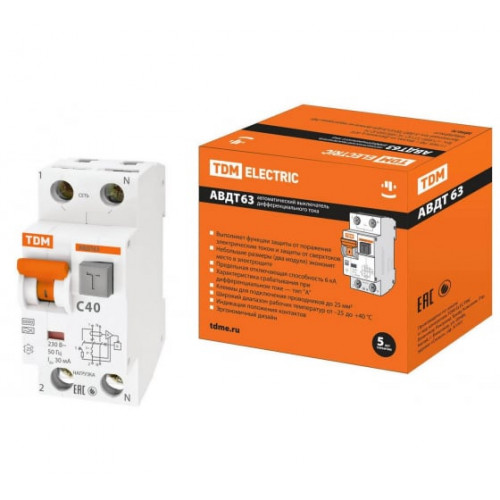

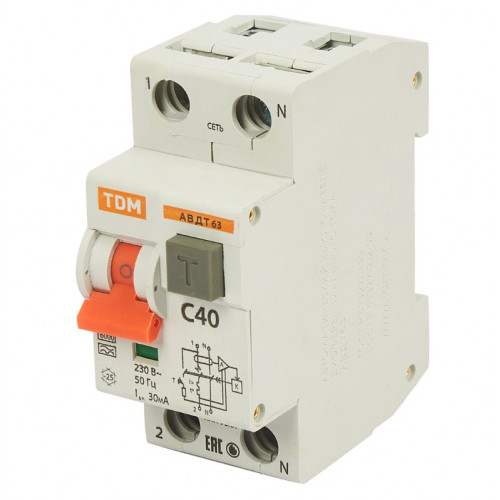

Дифференциальный автомат АВДТ 63 C40 30мА TDM

Дифференциальный автомат АВДТ 63 C40 30мА TDM

Назначение

• Электрооборудование жилых и офисных зданий.
• Проведение тока в нормальном режиме.
• Отключение тока при коротких замыканиях или перегрузке.
• Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.

Конструкция

• Аппарат АВДТ63 представляет собой компактный дифференциальный автомат и сочетает в себе функции автоматического выключателя и выключателя дифференциального тока.
• Аппарат занимает два стандартных модуля в щитке (36мм).
• Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
• На лицевой панели выключателя реализован механический индикатор положения контактов (включено/отключено).
• Аппарат имеет повышенную помехозащищенность.
• В левом модуле расположен полноценный автоматический выключатель с высокой предельной отключающей способностью (6000А) и увеличенной дугогасящей камерой, в правом – контактная группа нулевого полюса и блок дифференциальной защиты.

Преимущества

• Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертку и обеспечить необходимое усилие при затяжении.
• Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать аппарат даже начинающему монтажнику.
• Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений.
• Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.

Характеристики:

• Степень защиты (IP)IP20
• Номин. ток40 А
• Номин. напряжение230 В
• Частота50 Гц
• Тип напряженияAC (перемен.)
• Номин. (расчетное) напряжение230 В
• Характеристика срабатывания (кривая тока)C
• Номин. отключающая способность по IEC 60947-26 кА
• Глубина установочная (встраив.)72 мм
• Номин. ток утечки0.3 А
• Номин. отключающая способность по EN 608986 кА
• Тип тока утечкиA
• Модульная ширина (общ. кол-во модульных расстояний)2
• Общ. количество полюсов2
• Класс токоограничения3
• Категория перенапряжения3
• Степень загрязнения1
• Рабочая температура окружающей среды-25..40 °C
• Поперечн. сечение подключ. однопроволочного (жесткого) провода35 мм²
• Количество защищенных полюсов2
• Номинальная отключающая способность при коротком замыкании Icn по EN 61009-16 кА
• Номинальная отключающая способность при коротком замыкании согласно EN 610096 кА
• Характеристика отключенияБез задержки
