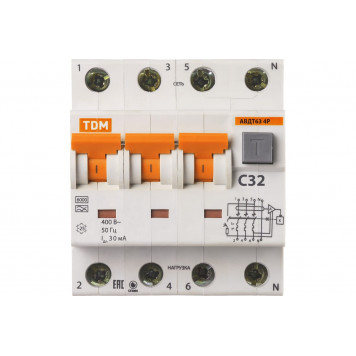

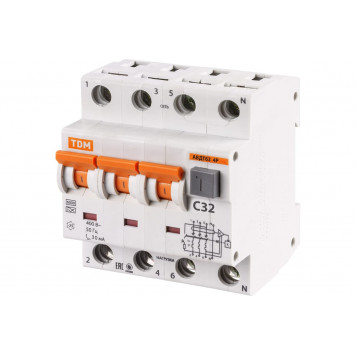

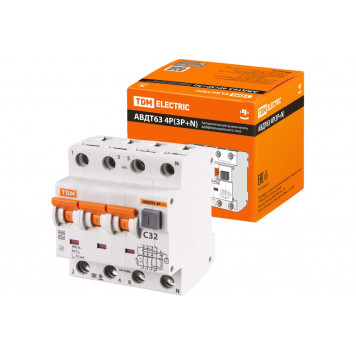

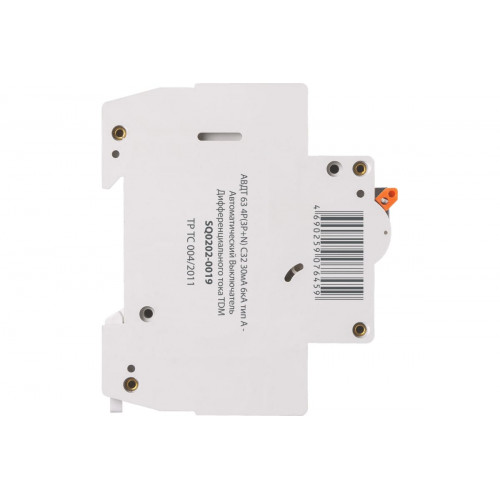

Дифференциальный автомат АВДТ 63 4P C32 30мА TDM

Дифференциальный автомат АВДТ 63 4P C32 30мА TDM

Маркировка

Номинальный ток – значение тока в амперах (А), который дифференциальный автомат способен пропускать бесконечно долго без отключения цепи.

Номинальное напряжение – напряжение переменного тока (знак ~), при котором дифференциальный автомат работает в нормальных условиях.

Кривая отключения – отражает порог срабатывания при защите от короткого замыкания.

Кривая B– автомат срабатывает при появлении вцепи тока в 3-5 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используется в бытовых сетях с замоноличенной алюминиевой проводкой.

Кривая С– ток вцепи в 5-10 раз больше номинального (т.е. автомат на16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.

Номинальная отключающая способность – максимальный ток короткого замыкания, который данный дифференциальный автомат способен отключить и остаться в работоспособном состоянии.

Дифференциальный ток – ток в миллиамперах (мА), протекающий по телу человека, прикоснувшегося к токоведущей части и стоящего на токопроводящем полу. Для защиты от поражения используют аппараты с уставками 10, 30 и 100мА. Аппараты с уставкой 300 мА используют для защиты от пожаров или как двухступенчатую селективную защиту.

Класс А – дифференциальные автоматы класса А защищают как от синусоидальных, так и пульсирующих дифференциальных токов. Они возникают в цепи, где есть электронная техника – компьютеры, телевизоры, DVD-плееры – т.к. эти приборы обладают импульсными источниками питания.

Устройство способно работать при температуре −25°С.

Назначение

Электрооборудование жилых и офисных зданий.

Проведение тока в нормальном режиме.

Отключение тока при коротких замыканиях или перегрузке.

Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.

Применение

Групповые линии, питающие розетки наружной установки.

Розеточные группы ванных и душевых помещений.

Цепи освещения подвалов и гаражей.

Материалы

Корпус и детали выполнены из пластика, не поддерживающего горение.

Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.

Контактные группы снабжены серебряными наплавками для увеличения срока службы контактов.

В фазном полюсе предусмотрена многослойная перфорированная обмедненная пластина на выходе дугогасительной камеры для снижения температуры продуктов горения дуги при коротких замыканиях и ограничения выброса продуктов горения дуги в пространство щитка.

Конструкция

Аппарат АВДТ63 представляет собой компактный дифференциальный автомат и сочетает в себе функции автоматического выключателя и выключателя дифференциального тока.

Аппарат занимает два стандартных модуля в щитке (36мм).

Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.

На лицевой панели выключателя реализован механический индикатор положения контактов (включено/отключено).

Аппарат имеет повышенную помехозащищенность.

В левом модуле расположен полноценный автоматический выключатель с высокой предельной отключающей способностью (6000А) и увеличенной дугогасящей камерой, в правом – контактная группа нулевого полюса и блок дифференциальной защиты.

Преимущества

Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертку и обеспечить необходимое усилие при затяжении.

Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать аппарат даже начинающему монтажнику.

Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений.

Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.

Технические характеристики:

Вид  дифференциальный автоматический выключатель

Селективный  нет

Тип модуля дифференциальной защиты  электронный

Количество модулей  4

Количество полюсов  четырехполюсной

Класс токоограничения  3

Номинальное напряжение  400 В

Тип расцепления   C

Отключающая способность  6 кА

Номинальный ток  32 А

Ток утечки  30 мА

Тип утечки  А

Степень защиты  IP20

Вес нетто  0.41 кг

Модельный ряд  АВДТ-63

Высота  95 мм

Ширина  72 мм

Глубина  72 мм

Диапазон рабочих температур   от -25 до +40 °С
