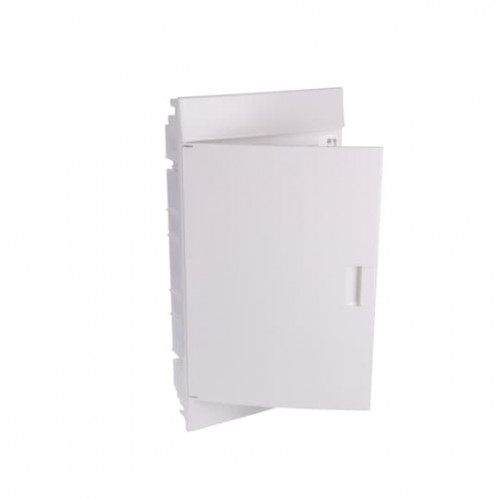

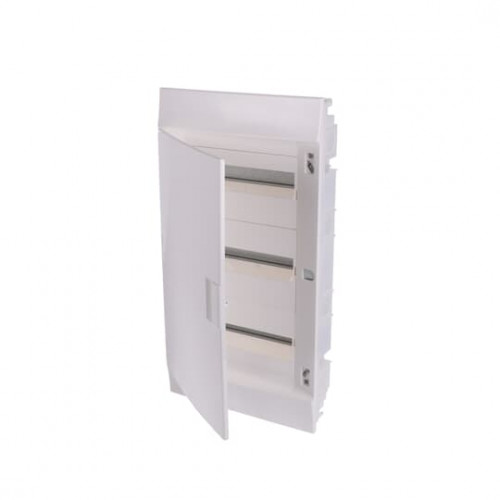

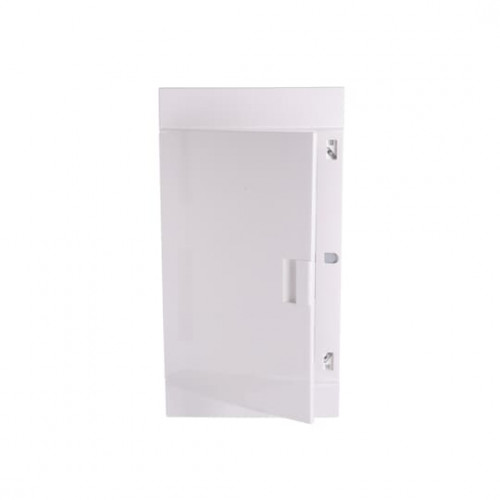

Бокс в нишу Mistral41 36М непрозрачная дверь 3 ряда (c клемм) ABB

Бокс в нишу Mistral41 36М непрозрачная дверь 3 ряда (c клемм) ABB

Встраиваемый бокс из серии Mistral 41 может устанавливаться в нишу бетонной, кирпичной, гипсокартонной стены, предназначен для распределения электроэнергии в жилых домах. Конструкция рассчитана на 36 модулей, может оснащаться горизонтальными перегородками. Дверца шкафа изготовлена из непрозрачного пластика, открывается на 180⁰ в левую и правую сторону. Фланцы для укладки проводов, гофрированных труб съемные, положение дин-реек регулируется. Имеется защитная крышка, исключающая попадание в бокс мусора во время монтажа. Предусмотрена возможность соединения 2-х боксов по вертикали.

Дверь открывается на 180°, что делает обслуживание шкафа более удобным.

Шкаф поставляется с тремя типами дверей,прозрачная, белая в цвет корпуса и зелёная.

Инженерам АВВ удалось найти идеальное сочетание внутреннего пространства и габаритных размеров шкафа.

Двери могут открываться как в левую так и в правую стороны - благодаря абсолютной симметрии шкафа.

Шкафы могут соединяться в ряд, сохраняя при этом степень защиты IP41

Все шкафы комплектуются специальной картонной крышкой, для предотвращения попадания внутрь шкафа штукатурки и строительного мусора при монтаже основания в стену.

Один и тот же аксессуар служит для соединения двух шкафов в ряд по вертикали или для надежного закрепления гофрированных труб у основания шкафа.

Внутри шкафа предусмотрена установка горизонтальных перегородок.

Два вида фланцев сделаны полностью съёмными. С мелкими насечками для введения проводов в твердых стенах и с намеченными отверстиями для гофрированных труб различного диаметра, используемых в основном в пустотелых стенах.

Дин-рейки могут устанавливаться в нескольких положениях по глубине, что позволяет без труда устанавливать модульное оборудование серий S200 и S800 в один шкаф.

Крышки закрывающие винты выполнены таким образом, что их невозможно потерять.

В нижней части шкафа предусмотрена возможность установки держателя для клеммных блоков. (Сверху и снизу шкафа начиная с 12 модулей).

Если основание бокса установлено в стене не ровно, не беда, на лицевой панели шкафа предусмотрены компенсационные отверстия.

Новые шкафы Mistral поставляются с обновленными клеммными блоками. Универсальные клеммы N/PE могут быть как самозажимными (до 63 А) так и винтовыми (до 100 А).

Технические характеристики шкафов АВВ:

серия - Mistral

габариты (ШхВхГ) - 320x600x108мм

ёмкость (в модулях 18 мм) - 36(3 ряда)

тип - внутреннего монтажа

степень защиты - IP41

Способ монтажа Скрытой установки

Количество рядов 3

Модульная ширина (общ. кол-во модульных расстояний) 36

Тип крышки (наружной) Дверь (-ца)

С замком Да

Материал корпуса Пластик

Высота 600 мм

Ширина 320 мм

Глубина  108 мм

DIN-рейка Да

С монтажной платой/панелью Нет

Цвет Белый

Степень защиты (IP) IP41

Возможность расширения Да
