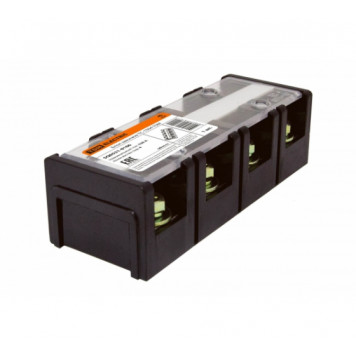

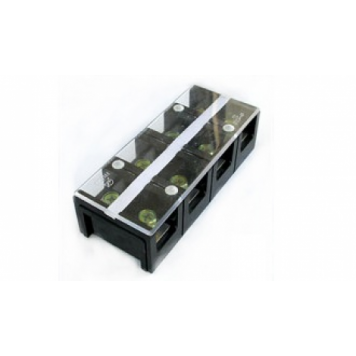

Блок зажимов ТС-1504 150А-4Р

Блок зажимов ТС-1504 150А-4Р

Назначение:

Для присоединения и ответвления проводников из меди и алюминия в цепях электроустановок переменного тока частотой 50Гц напряжением до 660В и постоянного тока напряжением до 440В.

Материалы:

• Корпус - Карболит
• Материал планки - латунь
• Винты - анодированная сталь
• Вкладыш – силиконовый

Конструкция:

Способ крепления - на DIN-рейку и на монтажную панель.

Преимущества:

• Блок зажимов наборный БЗН позволяет набрать нужное количество пар контактов.
• Плоский штифт имеет рельефные насечки, обеспечивающие надежную фиксацию провода в прижимной клемме.
• Контактные планки из высококачественной латуни обеспечивают пропускание больших токов
• Возможность крепления одновременно на DIN-рейку и на монтажную панель.

Характеристики:

• ЦветЧерный
• Способ монтажаНепосредственная установка
• Номин. напряжение660 В
• Количество полюсов4
• Номин. (расчетное) напряжение660 В
• Рабочая температура-20..100 °C
• Номин. ток In150 А
• Ширина/размер ячейки24 мм
• Класс негорючести изоляц. материала согл. UL94V2
• Поперечн. сечение подключ. тонкопроволочного провода без наконечника70 мм²
• Поперечн. сечение подключ. однопроволочного (жесткого) провода70 мм²
• Высота (на мин. возможной высоте установки)41 мм
• Материал изоляции корпусаКарболит
• Тип электрич. соединения 1Винтовое соединение
• Тип электрич. соединения 2Винтовое соединение
• Позиция соединенияСбоку (поперечное)
• Поперечн. сечение подключ. многопроволочного (гибкого) провода70 мм²
• Поперечн. сечение подключ. тонкопроволочного провода с наконечником70 мм²
• Расстояние от центра отверстия24 мм
• Количество зажимов на 1 полюс2
• Класс воспламеняемости изоляц. материала согл. UL94V2
