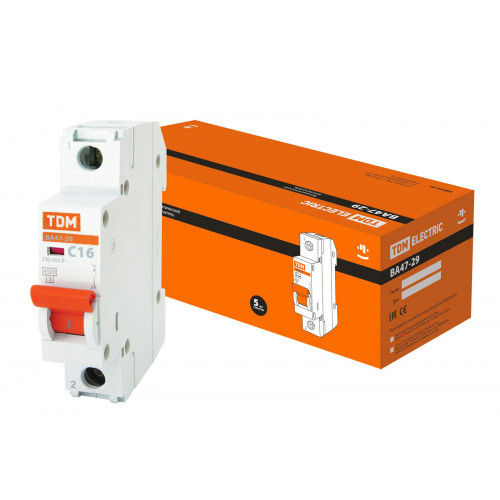

Автоматический выключатель ВА47-29 1Р 16А 4,5кА х-ка С TDM

Автоматический выключатель ВА47-29 1Р 16А 4,5кА х-ка С TDM

Однополюсный автомат ВА47-29 ТДМ, номинальный ток 16 ампер, с характеристикой С, 1 модуль шириной 17,5 мм

Назначение:
• Проведение тока в нормальном режиме.
• Защита токов короткого замыкания и токов перегрузки.
• Оперативное включение и выключение электрических цепей.

Применение:
• Вводно-распределительные устройства жилых и общественных зданий.
• Отдельные потребители электроэнергии и прочие.

Время-токовые характеристики отключения
• Выбор время-токовой характеристики отключения в зависимости от нагрузки:
  - Характеристика C (срабатывание в зоне свыше 5-10 In) – групповые цепи и бытовые нагрузки с умеренными пусковыми токами: электроприборы, освещение, промышленное оборудование.

Конструкция:
• Конструкция выключателя предусматривает два типа защиты от перегрузки и короткого замыкания, что существенно повышает защищенность распределительных и групповых цепей.
• Антипригарная пластина защищает корпус аппарата от прогорания при коротких замыканиях.
• Контактные группы снабжены серебряными вставками для увеличения износоустойчивости и снижения переходного сопротивления и тепловых потерь.
• Наличие шести заклепок позволяет усилить конструкцию аппарата и предотвратить деформацию корпуса при затягивании клеммных винтов.
• На лицевой панели расположен механический индикатор положения контактов (включено/отключено).
• Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
• Конструкция клеммных зажимов позволяет исключить случайное прикосновение к токоведущим частям.
• Ширина модуля составляет 17,5 мм. Это позволяет устанавливать автоматы в щитки, рассчитанные как на ширину модуля 18 мм, так и на 17,5 мм
• Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы без нарушения работоспособности автомата.

Характеристики:

• Степень защиты (IP)IP20
• Номин. ток16 А
• Частота50 Гц
• Тип напряженияAC (перемен.)
• Номин. (расчетное) напряжение230 В
• Характеристика срабатывания (кривая тока)C
• Номин. отключающая способность по IEC 60947-26 кА
• Глубина установочная (встраив.)75 мм
• Номин. отключающая способность по EN 608984.5 кА
• Модульная ширина (общ. кол-во модульных расстояний)1
• Общ. количество полюсов1
• Класс токоограничения3
• Категория перенапряжения4
• Степень загрязнения3
• Количество защищенных полюсов1
