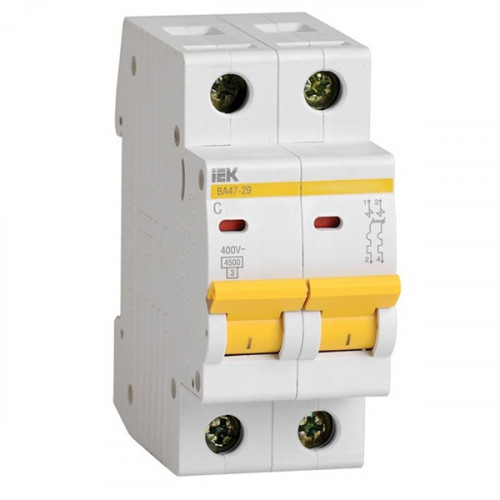

Выключатель автоматический модульный 2п C 10А 4.5кА ВА47-29 IEK MVA20-2-010-C

Выключатель автоматический модульный 2п C 10А 4.5кА ВА47-29  IEK MVA20-2-010-C

Устройства защиты, плавкие предохранители, модульные устройства/монтажные устройства\Выключатель автоматический модульный

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:

– электроприборы, освещение – выключатели с характеристикой В,

– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,

– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.

Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

Технические параметры

Номинальный ток, А   10

Количество полюсов 2

Тип расцепления C

Отключающая способность, кА 4.5

Род тока переменный(AC)/ постоянный(DC)

Модульнная ширина 2

Глубина встраивания, мм 73.6

Частота 50 Гц

Количество защищенных полюсов 2

Частота по 50 Гц

Частота с 50 Гц

Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В 4.5 кА

Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В 4.5 кА

ETIM класс наименование Модульный автоматический выключатель(автомат)

Бренд IEK

Вид оборудования Автоматические выключатели

Вид оборудования (рубильники) Автоматические выключатели

Габаритные размеры (ВхШхГ), мм 80*36*74

Глубина, мм 73.6

Код ETIM EC000042

Код РАЭК 516011

Количество модулей DIN 2

Максимальное сечение подключаемого кабеля, мм2 25

Номинальное напряжение, В 230

Проверено Логостол Да

Серия НВО

Способ монтажа DIN-рейка

Степень защиты, IP IP20

Страна Китай

Характеристика срабатывания C

Гарантия 120 мес.

Количество в одной упаковке 1 шт

Количество фаз однофазный

Монтажная рейка DIN рейка тип C

Монтажная ширина, количество модулей 2 модуля

Номинальная отключающая способность 4.5 кА

Номинальное импульсное напряжение 4 кВ

Номинальное напряжение 400 В

Сила тока 10 A

Степень защиты IP IP20

Тип Автоматический выключатель

Тип токовой характеристики тип C

Цвет белый

Вид автоматический выключатель

Высота 80 мм

Глубина 73.6 мм

ГОСТ ГОСТ Р ГОСТ Р 51327.1

Тип монтажа на DIN-рейку

Цвет корпуса белый

Ширина 36 мм

PartNumber/Артикул Производителя MVA20-2-010-C

Количество в упаковке, шт 1

Ток, A 10

Возможна дополнит. комплектация true

Глубина установочная (встраив.), мм 73.6

Класс токоограничения 3

Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В, к 4.5

Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В, к 4.5

Тип напряжения AC/DC(перемен./постоян.)

Частота, Гц 50

Гарантийный срок, мес 120

Диапазон рабочих температур от-40 до+50

Исполнение   Стационарное

Номинальная отключающая способность, кА (AC) (IEC/EN 60898) 4.5

Нормативный документ ГОСТ Р 50345, ТУ 2000 АГИЕ.641.235.003

Предельная отключающая способность, кA 4.5

Рекомендованный проектный ассортимент Да

Срок службы, лет 15

Сфера применения Промышленное и бытовое

Тип изделия Выключатель автоматический

unit шт

Модель MVA20-2-010-C

Вес, г 198
