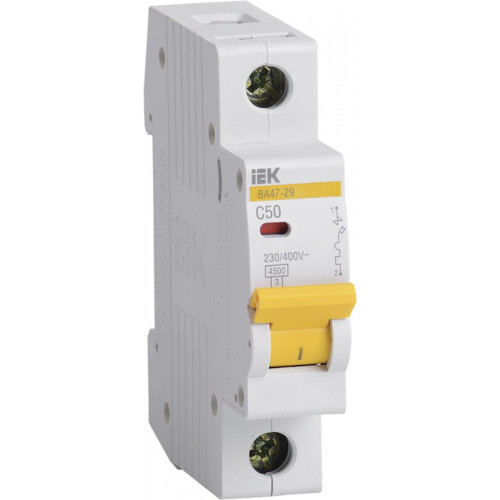

Выключатель автоматический модульный 1п C 50А 4.5кА ВА47-29 KARAT IEK MVA20-1-050-C

Выключатель автоматический модульный 1п C 50А 4.5кА ВА47-29 KARAT IEK MVA20-1-050-C

Устройства защиты, плавкие предохранители, модульные устройства/монтажные устройства\Выключатель автоматический модульный

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:

– электроприборы, освещение – выключатели с характеристикой В,

– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,

– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.

Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

Технические параметры

Номинальный ток, А 50

Количество полюсов 1

Тип расцепления C

Отключающая способность, кА 4.5

Род тока переменный(AC)/     постоянный(DC)

Модульнная ширина 1

Глубина встраивания, мм 73.6

Частота 50 Гц

Количество защищенных полюсов 1

Частота по 50 Гц

Частота с 50 Гц

Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В 4.5 кА

Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В 4.5 кА

ETIM класс наименование Модульный автоматический выключатель(автомат)

Бренд IEK

Вид оборудования Автоматические выключатели

Вид оборудования (рубильники) Автоматические выключатели

Габаритные размеры (ВхШхГ), мм 80*15*74

Глубина, мм 73.6

Код ETIM EC000042

Код РАЭК 515879

Количество модулей DIN   1

Максимальное сечение подключаемого кабеля, мм2 25

Номинальное напряжение, В 230

Серия НВО

Способ монтажа    DIN-рейка

Степень защиты, IP IP20

Страна Китай

Характеристика срабатывания C

Гарантия 120

Количество в одной упаковке 1 шт

Количество фаз однофазный

Модель   ВА47-29

Монтажная ширина, количество модулей   1 модуль

Номинальная отключающая способность    4.5 кА

Номинальное импульсное напряжение  4 кВ

Номинальное напряжение 230/400 В

Сила тока 50 A

Степень защиты IP IP20

Тип Автоматический выключатель

Тип токовой характеристики   ип C

Вид   автоматический    выключатель

Высота 80 мм

Глубина    73.6 мм

ГОСТ ГОСТ Р 50345-2010

Тип монтажа на DIN-рейку

Цвет корпуса белый

Ширина 18 мм

PartNumber/Артикул Производителя   MVA20-1-050-C

Количество в упаковке, шт 1

Ток, A 50

Возможна дополнит. комплектация true

Глубина установочная (встраив.), мм 73.6

Класс токоограничения 3

Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В, к 4.5

Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В, к 4.5

Тип напряжения AC/DC     (перемен./постоян.)

Частота, Гц 50

Гарантийный срок, мес 120

Диапазон рабочих температур от-40 до+50

Исполнение Стационарное

Номинальная отключающая способность, кА (AC) (IEC/EN 60898) 4.5

Нормативный документ ГОСТ Р 50345, ТУ 2000 АГИЕ.641.235.003

Предельная отключающая способность, кA 4.5

Рекомендованный проектный ассортимент Да

Срок службы, лет 15

Сфера применения Промышленное и бытовое

Тип изделия Выключатель автоматический

unit шт

Вес, г 96
