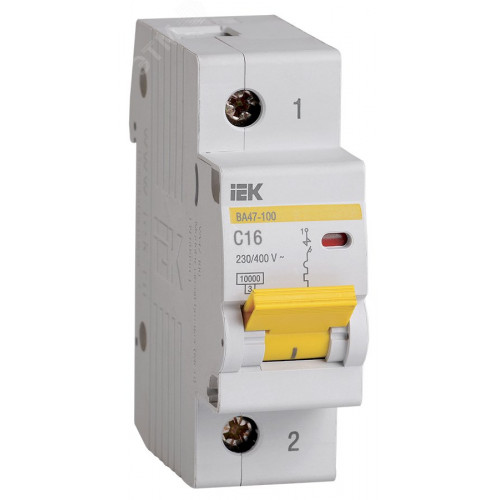

Авт.выкл. ВА 47-100 1Р 16А 10 кА х-ка С ИЭК MVA40-1-016-C

Авт.выкл. ВА 47-100 1Р 16А 10 кА  х-ка С ИЭК  MVA40-1-016-C

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки.

Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

Преимущества

Два типа защиты от перегрузки и короткого замыкания.

Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:

          контакт состояния КС47;

          контакт состояния КСВ47;

          расцепитель минимального напряжения РМ47;

          расцепитель независимый РН47.

Независимый индикатор положения контактов.

Защёлка на DIN-рейку с двойным фиксированным положением.

Широкий диапазон рабочих температур от –40°С до +50°С.

Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Увеличенная коммутационная способность 10 кА позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.

Особенности конструкции

Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.

Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

Унифицированный корпус с возможностью подключения дополнительных устройств не требует разбора, возможность самостоятельного подключения.

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Конструкция ВА 47-100 позволяет присоединять дополнительные устройства (РН47, РММ47, КС/КСВ47) безвинтовым способом.

Эргономичный дизайн рукоятки включения/выключения облегчает процесс коммутации.

Быстрый монтаж и дополнительная надёжность крепления на DIN-рейке с помощью защелки с двойным фиксированным.

Характеристики электрического автомата

Номинальное напряжение частотой 50 Гц - 230/400 Вольт

Номинальный ток In - 16 А

Номинальная отключающая способность - 10000 А

Напряжение постоянного тока - 60 В/полюс

Характеристики срабатывания электромагнитного расцепителя - C

Число полюсов - 1

Условия эксплуатации - УХЛ4

Степень защиты выключателя - IP20

Электрическая износостойкость - не менее 6000 циклов В-О

Механическая износостойкость - не менее 20000 циклов В-О

Максимальное сечение присоединяемых проводов - 35 мм2

Наличие драгоценных металлов (серебро) - 0,9-1,2 г/полюс

Масса 1 полюса - 0,15 кг

Диапазон рабочих температур от -40°С до +50°С

Возможность присоединения к контактным зажимам соединительных шин - PIN(штырь)
