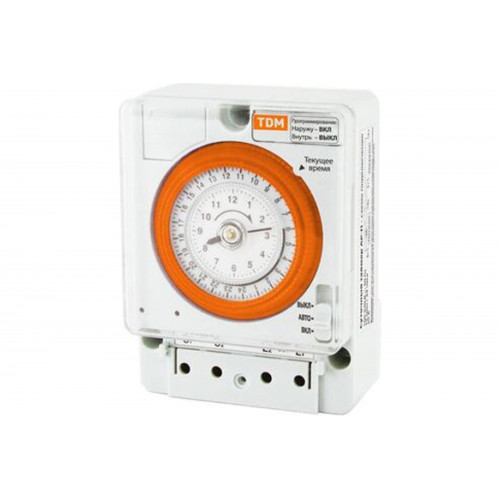

Аналоговое суточное реле АР-П-15мин/24ч-20А (монтажная плоскость) TDM

Аналоговое суточное реле АР-П-15мин/24ч-20А (монтажная плоскость) TDM

Аналоговые (электромеханические) суточные реле времени предназначены для отчета интервалов времени, автоматического включения/отключения электротехнического оборудования через заданный промежуток времени по суточному циклу.
Применяется в промышленных и бытовых электроустановках для автоматизации технологических процессов. Корпус из негорючего самозатухающего пластика.

Реле содержат электронную схему управления, частота импульсов которой синхронизирована кварцевым резонатором. Схема управления предназначена для управления движением миниатюрного шагового электродвигателя, передающего вращение через зубчатую передачу на установочные лимбы.
Установочные лимбы (сектора) делают полный оборот за 1 сутки. Один сектор соответствует периоду 30 минут (для АР) и 15 минут (для АР-1М, АР-П), при совмещении запрограммированного сектора с меткой текущего времени, устройство переключает контакты (подключает нагрузку).

Характеристики:

• Ширина83.5 мм
• Степень защиты (IP)IP20
• Высота105.9 мм
• Глубина51 мм
• Тип питающего напряженияAC (перемен.)
• Тип контактаНорм. открытый (замыкающ.) контакт
• Количество каналов1
• Напряжение питания220..230 В
• Запас хода от аккумулятора в часах300
• Частота напряжения питания50 Гц
• Точность хода в сутки3 с
• Кратчайшее время выключения канал 115 мин
• Номинал. ток переключения при 250 В перемен. тока20 А
• Частота напряжения50 Гц
