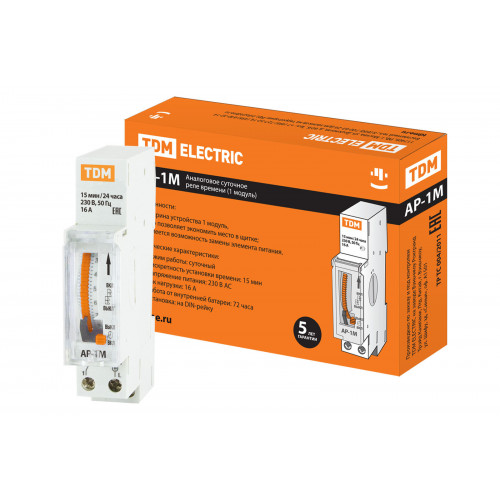

Аналоговое суточное реле АР-1М-15мин/24ч-16А-DIN (1 модуль) TDM

Аналоговое суточное реле АР-1М-15мин/24ч-16А-DIN (1 модуль) TDM

Электромеханическое, суточное реле времени серии АР-1M 16А шаг 15мин ТДМ

Назначение:
• для отчета интервалов времени, автоматического включения/отключения электротехнического оборудования через заданный промежуток времени по суточному циклу.

Применение:
• в промышленных и бытовых электроустановках для автоматизации технологических процессов.

Материалы:
• корпус из негорючего самозатухающего пластика.

Конструкция:
• Реле содержат электронную схему управления, частота импульсов которой синхронизирована кварцевым резонатором. Схема управления предназначена для управления движением миниатюрного шагового электродвигателя, передающего вращение через зубчатую передачу на установочные лимбы.
• Установочные лимбы (сектора) делают полный оборот за 1 сутки. Один сектор соответствует периоду 15 минут, при совмещении запрограммированного сектора с меткой текущего времени, устройство переключает контакты (подключает нагрузку).

Преимущества:
• Реле снабжены резервным подзаряжаемым источником питания, обеспечивающим их работу от 72 до 300 часов (в зависимости от исполнения) при отключении питания сети.
• Реле АР-1М имеет ширину 1 модуль, что позволяет экономить место в щитке.
• Реле имеют возможность смены встроенного аккумулятора.

Характеристики:
• Номинальный ток нагрузки In: 16 А
• Номинальное напряжение: 230 В
• Номинальная частота: 50 Гц
• Потребляемая мощность: не более 1 Вт
• Шаг установки выдержки времени: 15 мин
• Погрешность срабатывания реле по времени: ± 3 мин
• Число циклов ВКЛ/ВЫКЛ в сутки: 24
• Погрешность отчета временных интервалов: 5 с/сутки
• Время работы от источника резервного питания при отключении сети: 72 часа
• Тип аккумулятора: В80Н Ni-MH 1,2В 80мАч
• Электрическая износостойкость: не менее 100 000 циклов
• Механическая износостойкость: не менее 10 000 000 циклов
• Диапазон рабочих температур: 20…+55 °С
• Способ установки: На DIN-рейку
• Гарантийный срок годности устройства: 5 лет
