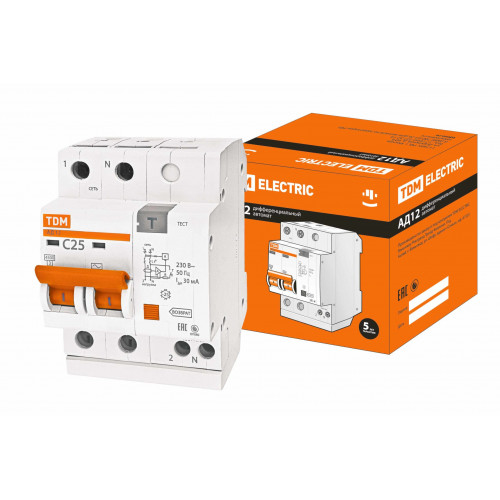

Дифференциальный автомат TDM АД12 2Р 25А 30мА

• Корпус и детали дифференциального автомата TDM АД12 2Р 25А 30мА SQ0204-0011 выполнены из пластика не поддерживающего горение;
• Маркировка не подвержена стиранию на протяжении всего срока эксплуатации;
• Соответствует стандартам ГОСТ Р 51327.1-99;
• Номинальное напряжение частотой 50 Гц: 230/400 В;
• Номинальный условный дифференциальный ток короткого замыкания: 4500 А;
• Время отключения при номинальном дифференциальном токе: ≤40 мс;
• Условия эксплуатации: УХЛ4;
• Электрическая износостойкость, циклов В-О: не менее 6000;
• Механическая износостойкость, циклов В-О: не менее 20000;
• Максимальное сечение присоединяемых проводников: вход: 25 мм² - для многожильного проводника, 35 мм² - для одножильного; выход: 16/25 мм² - для многожильного проводника, 25/35 мм² - для одножильного;
• Наличие драгоценных металлов (серебро): 0,15÷0,22 г/полюс;
• Диапазон рабочих температур: от -25 до +40 °С;
• Момент затяжки: 3 Н*м;
• Возможность подключения дополнительных аксессуаров КС47 и КСВ47;
• Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений;
• В блоке дифференциальной защиты предусмотрена кнопка "возврат", которая, в случае срабатывания аппарата по дифференциальному току, выходит из корпуса и препятствует повторному включению аппарата без возврата ее в корпус;
• Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта;
• На лицевой панели каждого полюса дифференциального автомата АД реализован механический индикатор положения контактов (включено/отключено);
• Аппарат сочетает в себе функции автоматического выключателя и выключателя дифференциального тока;
• Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику;
• Клеммные зажимы автомата промаркированы, что позволяет избежать ошибок при монтаже;
• Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата;
• Конструкция клеммных зажимов позволяет исключить случайное прикосновение к токоведущим частям;
• Защита от сверхтоков в каждом из полюсов;
• Класс АС - дифференциальные автоматы класса АС защищают от синусоидальных дифференциальных токов;
• Класс токоограничения - ограничивает ток короткого замыкания в пределах 1/3 полупериода;
• Номинальная отключающая способность - максимальный ток короткого замыкания, который данный дифференциальный автомат способен отключить и остаться в работоспособном состоянии;
• Кривая отключения - отражает порог срабатывания при защите от короткого замыкания;
• Кривая С - ток в цепи в 5-10 раз больше номинального.

Технические характеристики:

• Вид - дифференциальный автоматический выключатель
• Селективный - нет
• Тип модуля дифференциальной защиты - электронный
• Количество полюсов - двухполюсной
• Класс токоограничения - 3

  Номинальное напряжение, В - 220/230
• Тип расцепления - C

  Согласно ГОСТа Р 50345-99 п.5.3.5 существует три стандартные характеристики (типы мгновенного расцепления):

  B — электромагнитный расцепитель (ЭР) срабатывает в пределах от 3 до 5-кратного тока от номинального (3·In до 5·In);
  C — (ЭР) срабатывает в пределах от 5 до 10-кратного тока от номинального (5·In до 10·In);
  D — (ЭР) срабатывает в пределах от 10 до 20-кратного тока от номинального (10·In до 20·In, но встречаются иногда и 10·In до 50·In).

• Отключающая способность, кА - 4.5
• Номинальный ток, А - 25
• Ток утечки, мА - 30
• Тип утечки - AC
• Степень защиты - IP20
• Вес нетто, кг - 0,25
• Модельный ряд - АД-12
• Высота, мм - 99
• Ширина, мм - 62
• Глубина, мм - 75
• Диапазон рабочих температур, °С - от -25 до +40
